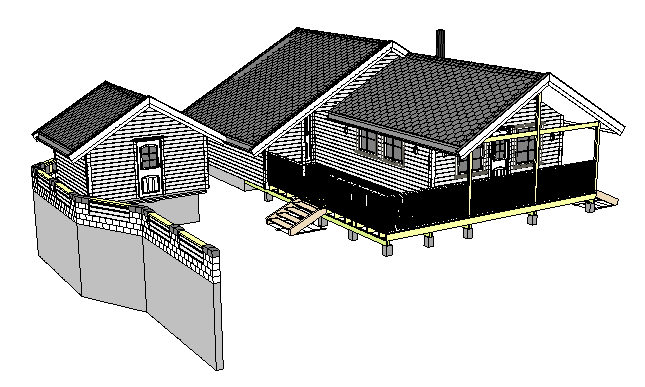

Eksportering til layout gir ofte en halvferdig tegning. Ofte må manuell tegning og skygge legges oppå for å skaffe et tilfredsstillende resultat. De fleste tenker ikke på hvilke muligheter som finnes for å "forbedre" tegningen. Prosjektet som skal brukes i eksempelet er Hytte_2 fra Startmenyen i MultiCAD.
- Ukens tips 011-01.png (28.21 KiB) Viewed 6108 times

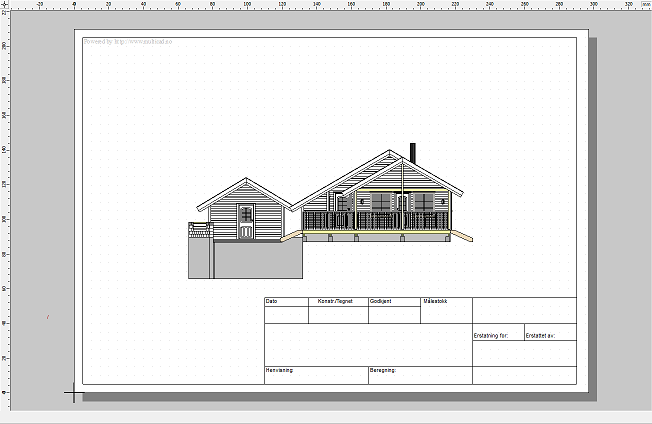

Vi starter med en ferdig eksportert tegning som du kan laste ned her.
- Ukens tips 011-02.png (29.8 KiB) Viewed 6017 times
Som du også ser er denne tegningen langt fra "salgsklar". Tegningen er "flat" og hele grunnmuren viser. Først tegners terrenget.
Som du ser av tegningen skal terrenget falle mot venstre, på grunn av støttemuren. Det er tenkt en flate mellom støttemur og hytte/anneks. På motsatt side (mot høyre) vil terrenget stige litt.
Vi tegner først på terrenglinjen som vil følge ferdig terreng.

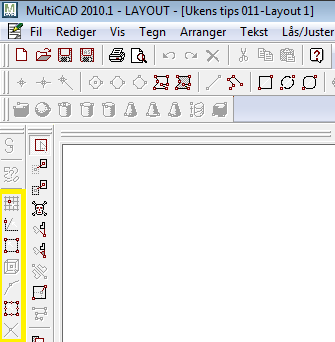

Deaktiver alle "lås til" funksjonene. (Ingen knapper skal være trykket inn)
- Ukens tips 011-03.png (13.07 KiB) Viewed 5824 times
Aktiver "Linje sammenhengende"
- 07_Tgn_10Linje-sammenhengende.bmp (1.3 KiB) Viewed 5769 times
og tegn høydekurven slik den skal være.
- Ukens tips 011-04.png (30.53 KiB) Viewed 5902 times
Nå skal et polygon tegnes opp som skal dekke for alt som ligger under terrenget. Den nederste delen av polygonet skal være på nedsiden av alle delene som skal skjules, men bør allikevel ikke dekke over tittelfeltet. Den øverste delen av polygonet skal tegnes på nodene til terrenglinjen. Aktiver derfor "Lås node" først. Aktiver "Polygon – uregelmessig".
- 07_Tgn_07Polygon-uregelmessig.bmp (1.3 KiB) Viewed 5817 times

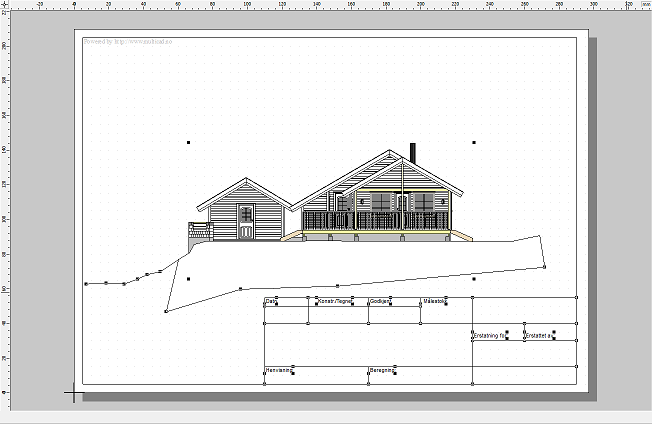

Tegn opp polygonet.
- Ukens tips 011-05.png (32.63 KiB) Viewed 5793 times

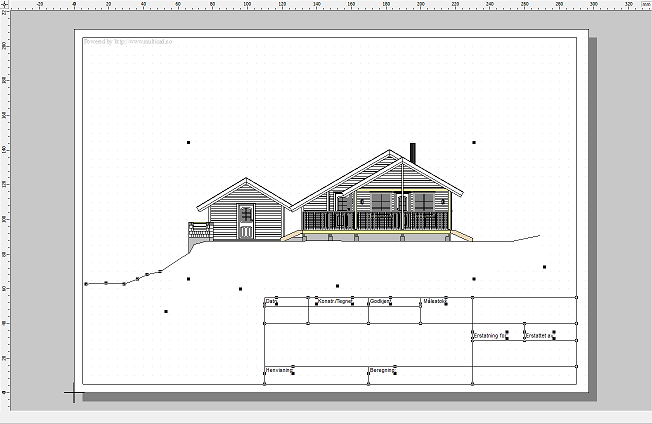

Den nederste linjen skjemmer tegningen, så den bør fjernes. Marker polygonet, velg "Linje – type" og deretter "Invisible line".
- Ukens tips 011-06.png (4.46 KiB) Viewed 5882 times
Nå vil du se at alle linjene som polygonet dekket vil forsvinne. Dette skyldes at polygonet ble lagt oppå terrenglinjen. Altså: først ligger et "lag" med tegningen. Deretter ligger "laget" med terrenglinjen. På toppen ligger altså polygonet. Nå skal polygonet flyttes ett trinn ned, eller sakt på en annen måte, terrenglinjen skal flyttes til toppen. Aktiver "Still i front".
- 02_Arr_10Still_i_front.bmp (1.3 KiB) Viewed 5748 times
Venstreklikk deretter på terrenglinjen (IKKE polygonet).

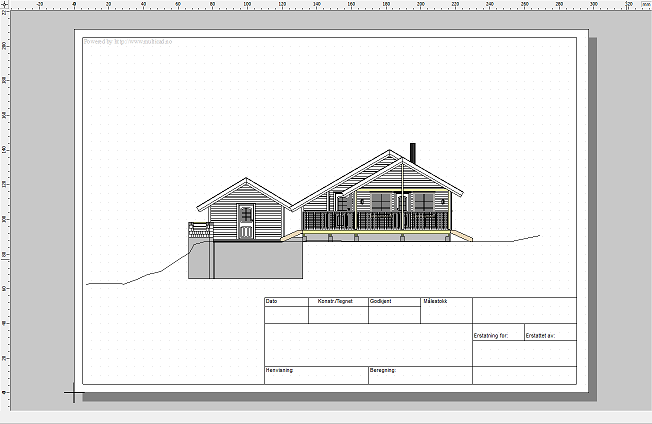

- Ukens tips 011-07.png (31.77 KiB) Viewed 6061 times
Det var den delen av terrenget. Gress, trær og lignende kan enten tegnes på manuelt, eller eksporteres sammen med prosjektet over i layout. I databasen finner du flere forskjellige "layout-pynt".
Så var det skyggen. Zoom godt opp slik at hele fasaden fyller skjermen. Deaktiver alle "lås til" funksjonene (Ingen knapper skal være trykket inn).
- Ukens tips 011-08.png (13.07 KiB) Viewed 6067 times
Aktiver deretter "Skygge polygon – uregelmessig".
- 07_Tgn_08Polygon-skygge.bmp (1.3 KiB) Viewed 5872 times

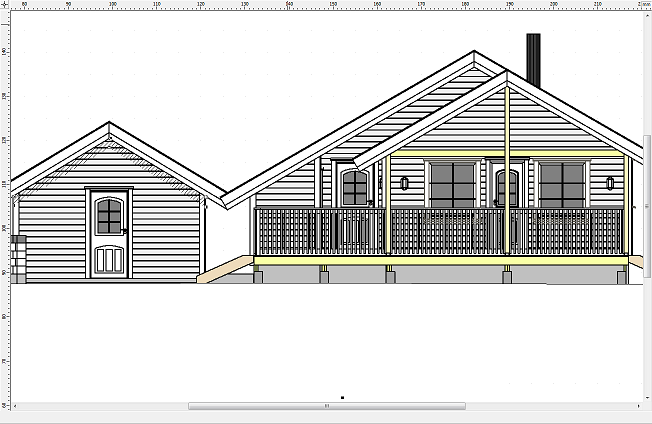

Tegn så på området som skal være dekket av skygge. Jeg begynner med det enkleste først, annekset. Her er utstikket lite, så skyggeområdet blir tilsvarende mindre.
- Ukens tips 011-09.png (46.86 KiB) Viewed 5909 times
Fortsett så med hytten. Merk at hoveddøren til venstre er trukket inn en god meter, slik at skyggen må bli større her. Søylene som støtter overbygget skal ikke fylles med skravur, heller ikke søylefundamentene under terrassen.
Tilslutt skal tegningen se slik ut:
- Ukens tips 011-10.png (55.98 KiB) Viewed 5901 times
