Ukens tips 006 (Koble vindu til flere vegger)

[MultiCAD]

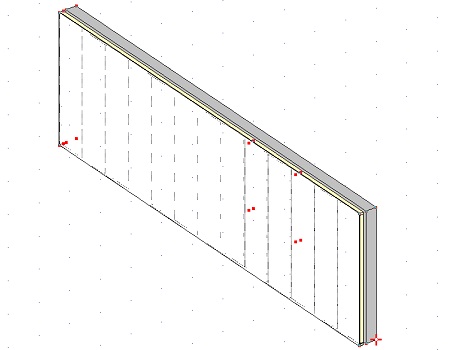

Har du ergret deg over at det ikke er hull for vinduet når du tegner på en ny flate på veggen, f.eks. en påforingsvegg eller et lag med panel? Her er løsningen:

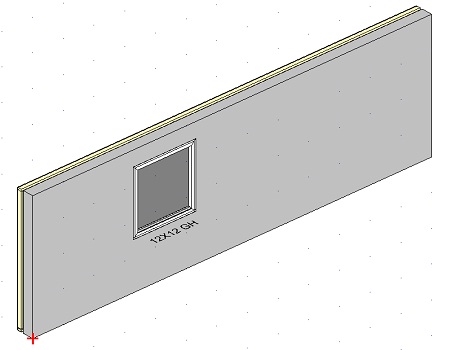

Ukens tips 006-1.jpg (22.65 KiB) Viewed 4816 times

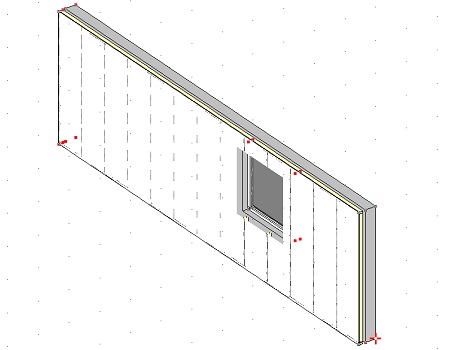

Ukens tips 006-2.jpg (26.42 KiB) Viewed 4851 times

For å kunne bruke funksjonen må du tegne opp hovedveggen, vinduet og påforingsveggen (det laget som mangler hull). Vinduet bør være plassert i hovedveggen.
Aktiver en av lås-verktøyene slik at du får noder på begge objektene. Bruk for eksempel “Lås node”. Aktiver “Lag kobling”


som du finner til venstre på skjermen.
Venstreklikk deretter først på vinduet og tilslutt på det objektet som det skal lages hull i.
Det er viktig at du er nøye når du venstreklikker. Hold et øye med statusfeltet nede til venstre.
Hullet blir nå laget.

Ukens tips 006-3.jpg (27.07 KiB) Viewed 4863 times
