Ja nå er endelig MultiCAD v.11 klar for lansering. Vi har jobbet hardt i lang tid for å sørge for at gamle prosjekter er kompatible med v.11. Dette er nå i boks. For din egen sikkerhet anbefaler vi deg allikevel å ta full sikkerhetskopiering av dine gamle prosjekter samt eksisterende database. Databasen din ligger sannsynligvis på C:\MultiCAD_DB. Har du ikke tegnet i MultiCAD før, hopper du naturligvis over dette punktet .

Testing av betaversjon gikk smertefritt, og det betyr at versjon 11 er lansert.

Nytt i MultiCAD v.11 i forhold til 2010-versjonen:

• Redigerbar 2D-snitt og 2D-fasadetegning i egne tegninger
• 3D- "dra og slipp"-snitt
• Alle tegninger samlet i en fil
• Full synkronisering mellom tegningene
• Mulighet til å se endringene ved synkronisering
• Tekst, mållinjer og 2D i fasade- og snitt-tegning vises ikke i 3D
• Automatisk generering av konstruksjonstegninger med kappliste, målsetting og pre-cut id.
• Full redigering av konstruksjonstegninger

Viktig! Husk å avinstallere MultiCAD 2010 før du installerer MultiCAD v.11

Selv om vi gjør vårt beste for å ha en feilfri MultiCAD, hender det at komtatibilitetsproblemer må tas i hvert enkelt prosjekt. Til nå kjenner vi til to problemer som har hendt, og som kan skje i enkelte prosjekter. Løsningen er imidlertid en enkel engangsjobb.
Kjente problemer i MultiCAD v.11 (1.7.3.14)

• Problem: Vindu / dør-konstruksjonen flytter seg ut 67mm i enkelte vegger.
• Løsning: Dette skyldes at i tidligere versjoner av MultiCAD plasserte vindu/dør-konstruksjonen (WCO/DCO) seg i forhold til ytterkant kledning, mens den nå er relativ i forhold til kjernen av veggen (konstruksjonen). Dette gjør at WCO/DCO ikke lengre er avhengig av ytterkledningens tykkelse. Det finnes to løsninger på dette problemet: 1. Lagre prosjektet med et nytt navn, lukk MultiCAD og åpne prosjektet igjen. WCO/DCO skal nå være flyttet. 2.Hjelper ikke dette, stiller du prosjektet i plan, og flytter WCO/DCO 67 mm i korrekt retning. Dette er en engangsjobb.

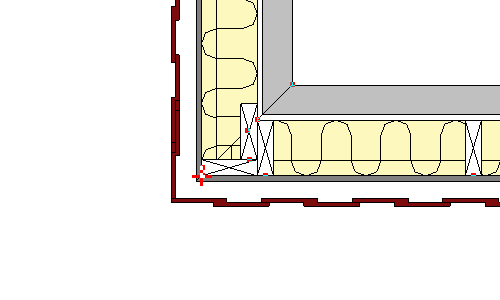

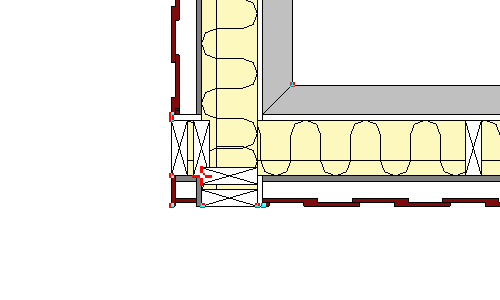

• Problem: Hjørnene ser merkelige ut.




• Løsning:Dette problemet er ofte et resultat av dårlig tegneprosess i gamle versjoner. MultiCAD vet derfor ikke at disse veggene er koblet sammen. Problemet kan imidlertid løses relativt kjapt:

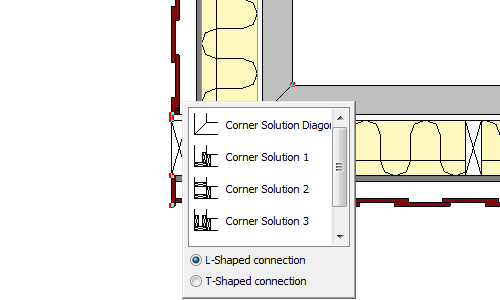

  Aktiver "Lås Node". Velg deretter "Sammenkoble" under "Arranger"-menyen og venstreklikk på begge veggene. En dialogboks åpnes.




  Velg deretter det øverste alternativet "Corner solution diagonal", og problemet blir løst.




  Husk å lagre til slutt!
